Ablauf einer Anbohrarbeit Hottapping Anbohrung durch TAS Schwinghammer.

Ablauf eines Hottapping durch TAS Schwinghammer

Hier zeigen wir Ihnen anhand einiger Bilder die Vorgehensweise bei einem Hottapping - Anbohrung unter Druck durch Mitarbeiter von TAS Schwinghammer aus Kerpen.

In diesem Beispiel eines Hottapping unter Druck beschreiben wir den Ablauf einer Anbohrung eines Blindflansches zur Erstellung eines Abgangs Nennweite DN 150 unter Betriebsbedingungen.

hottapping Anbohrung unter Druck Rohranbohrung Anbohrarbeit während des Betriebes Rohr rohrleitung anbohren Abgang erstellen
Rohrwandung vor der Rohranbohrung

Vorarbeiten eines Hottapping Rohranbohrung unter Druck.

Um ein Hottapping bzw. eine Rohranbohrung unter Druck bei laufendem Betrieb durchzuführen muss durch den Auftraggeber, ein Rohrleitungsstutzen mit Flansch auf die anzubohrende Leitung aufgeschweisst werden.

An diesen Stutzen wird ein Schieber oder Kugelhahn mit geradem Durchgang montiert.

hottapping Anbohrung unter Druck Rohranbohrung Anbohrarbeit während des Betriebes Rohr rohrleitung anbohren Abgang erstellen

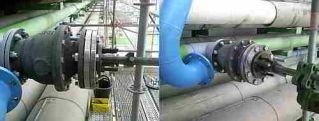

Stutzen zur Rohranbohrung

Montage des Anbohrmaschine

Beim folgenden Arbeitsschritt wird das mobile Anbohrgerät auf den Flansch des Schiebers verschraubt.

hottapping Anbohrung unter Druck Rohranbohrung Anbohrarbeit während des Betriebes Rohr rohrleitung anbohren Abgang erstellen
Anbohrmaschine Hottapping

Falls sich in der anzubohrenden Rohrleitung brennbare Stoffe befinden, wird der Bohrraum vorher mit Stickstoff geflutet. So wird der Sauerstoff im Bohrraum verdrängt, um eine gefahrlose Anbohrung unter Druck durchführen zu können.

Ablauf der Rohranbohrung unter Druck.

Der Bohrkopf mit Kronenfräser wird durch den offenen Schieber zur Rohrwandung geführt und schneidet die entsprechende Nennweite in diesem Beispiel DN 150 aus. Dabei wird die ausgeschnittene Rohrwandung durch den Zentrierbohrer aufgefangen und nach außen geführt.

Nach der Anbohrung der Rohrleitung wird das Bohrgestänge mit der ausgeschnittenen Rohrwandung zurückgefahren, der Schieber oder Kugelhahn wird geschlossen und das Bohrgerät abgebaut.

Bei dem gesamten Hottapping - Anbohrung unter Druck musste die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert oder gestoppt werden.

Vorteile des Hottapping - Anbohrung unter Druck.

Bei dem gesamten Hottapping muss die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert werden, da alle Arbeiten während des laufenden Betriebes unter Druck erfolgen.

Sicherheit des Verfahrens Hottapping unter Druck:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Anbohrung von Rohrleitungen unter Druck anerkannt und als sicher bewertet.
