Ablauf Tauchrohr unter Druck durch TAS einbauen

Mit dem von GRS Gmbh und TAS Schwinghammer entwickeltem System sind wir in der Lage Mess-, Tauch- und Einschraubhülsen unter Druck bei laufendem Betrieb zu einzubauen.

tauchrohr tauchhülse einbauen
Tauchrohre unter Druck einbauen

Es nicht mehr erforderlich die Anlage bzw. Rohrleitung zu entleeren, um zB. an einer Rohrleitung die notwendigen Arbeiten zu verrichten.

Ablauf des Verfahrens Einbau Tauchhülsen

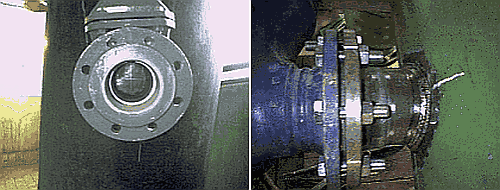

Durch den Kunden muss ein Stutzen aufgeschweisst werden mit Flansch und eventuell Innengewinde. Durch diesen Stutzen, auf den wir einen Kugelhahn aufflanschen, erstellen wir mittels Hottapping eine Bohrung ins Rohr zur Aufnahme der Tauchhülse.

stutzen tauchrohr einbau
Stutzen

Dann flanschen wir die von uns entwickelte Messhülsensetzvorrichtung an, richten diese aus, und schrauben unter Betriebsbedingungen die Mess- bzw. Tauchhülse in den Flansch ein.Das Die Tauchhülse wird ohne jeglichen Mediumaustritt unter Druck gesetzt. Nun können Sie, wie gewohnt, Ihre Messvorrichtung einbringen.

tauchrohr tauchhülse einbauen
Tauchrohrsetzmaschine

Anwendung unseres Verfahrens

Anwendbar ist unser System auf alle handelsueblichen Einschraubhülsen bei Rohrleitungen Tanks oder Behältern. Nach entsprechender Modifizierung ist auch das Einbringen von Sondergrössen oder Eigenkonstruktionen machbar mit unser flexibel einsetzbaren Maschine welche unter Werkstattbedingungen bei einem Druck bis 60 bar und einer Temperatur bis 250 GRad C getestet wurde.

anbohren rohranbohrung tauchhülsen einbauen
Anbohrmaschine

Vorteile des Verfahrens

Weitere Seiten zum Thema:

Als Vorarbeit zum Einsatz unserer Maschine ist ein bei Neuerstellung einer Messstelle ein Hottapping erforderlich. Weitere Infos hierzu finden Sie unter folgendem Link:

Hottapping - Anbohren unter Druck
