TAS spezialisiert auf Rohrvereisung

Anhand von Bilder zeigen wir Ihnen den Ablauf einer Rohrfrostung durch TAS Schwinghammer.

Rohrfrostung Rohreinfrierung Vorarbeit

rohrfrostung rohrfrosten rohrgefrierung
Zur Rohrvereisung montierte Manschette

Um ein Rohr zu vereisen wird eine, entsprechend der Nennweite der Rohrleitung, passende Rohrfrostmanschette um das einzufrierende Rohr montiert. An diese Einfriermanschette wird ein Stickstoffschlauch angeschlossen und mit den Stickstoffcontainer verbunden.

Der Sauerstoffgehalt der Luft im Arbeitsbereich und die Temperatur der Rohrleitung wird durch Messungen bei den gesamten Rohreinfrierung laufend kontrolliert.

Temperatursenkung bei einer Einfrierarbeit

rohrvereisung rohr einfrieren Frostung
Beginn der Rohrvereisung

Zu Beginn der Rohreinfrierung wird durch eine dosierte Zufuhr von Stickstoff die Temperatur im Rohr langsam gesenkt. Dies ist erforderlich, damit sich am Rohr keine Spannungsrisse aufgrund der Temperaturabsenkung bilden.
Durch Verdampfung in der Manschette senkt der tiefkalte Stickstoff die Temperatur des Mediums in der Rohrleitung langsam herunter.

Beginn der Rohrvereisung

Vereisung rohrfrostung rohr einfrieren
Vereisung einer Rohres

Die Temperatur wurde mittlerweile durch den tiefkalten Stickstoff soweit abgesenkt, dass sich auf der Einfriermanschette Raureif bildet. Das Medium in der Rohrleitung beginnt radial von aussen nach innen langsam zu gefrieren. Der meiste Stickstoff verdampft noch.

Vereisung der Rohrleitung

einfrierarbeit rohrgefrierung rohrfrosten
Rohrfrostung einer Rohrleitung

Die Temperatur des Mediums im Rohr ist soweit abgesenkt, dass sich in der Einfriermanschette der Stickstoff in liquider Form halten kann. Der Eispfropfen in der Rohrleitung bildet sich stetig von innen nach aussen im Bereich der Einfriermanschette aus.

Durch Rohrfrosten eingefrorenes Rohr

frostung rohrfrosten rohreinfrierung
Durch Rohreinfrierung gesperrtes Rohr

Der Eispfropfen hat sich ueber die Einfriermanschette hinaus gebildet. Rechts und Links neben der Einfriermanschette hat sich Raureif auf der Rohrleitung gebildet. Durch kontinuierliche Messung der Temperatur wird der Fortgang der Rohreinfrierung Rohrfrostung in der Rohrleitung weiterhin kontrolliert.

Fertige Rohreinfrierung

Die Rohreinfrierung des Rohres ist abgeschlossen. In der Rohrleitung ist ein Eispfropfen entstanden, der das Rohr bis zu einem Druck von 50 bar verschliesst. Eine Montage oder Reparaturarbeit kann nun beginnen (z.B. Auswechseln von Armaturen oder Schiebern).

Nach Abschluss der Montage wird die Zufuhr des Stickstoffs eingestellt. Von nun an beginnt der Eispfropfen aufzutauen.

Durch stetige Zufuhr von Stickstoff kann die Rohrvereisung beliebig lange aufrecht erhalten werden.

Sonderfaelle Kryogasfrostung

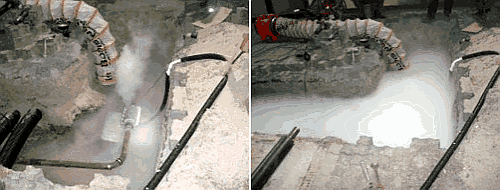

Rohrgefrierung in Gruben

Bei Rohrgefrierungen in einer Grube kommt eine Absauganlage zum Einsatz. Damit wird der enstehende Stickstoffdampf abgesaugt, um so gefahrlos zu arbeiten. Auch tiefe Gruben oder enge Raeume stellen dabei kein Problem dar.

rohrfrostung Grube Kanal

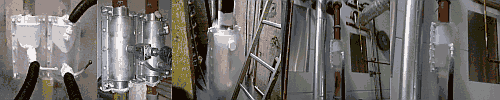

Senkrechte Rohrfrostungen

Auch senkrechte Einfrierungen sind moeglich. Ein vollstaendig ausgefuelltes Datenblatt ist allerdings fuer diese Sonderfaelle Vorraussetzung oder ein Vororttermin.

rohr frosten vereisen einfrieren
