Ablauf einer Anbohrung Hottapping durch TAS

Hier zeigen wir Ihnen anhand einiger Bilder die Vorgehensweise bei einem Hottapping - Anbohrung unter Druck durch Mitarbeiter von TAS Schwinghammer.

In diesem Beispiel eines Hot Tapping unter Druck beschreiben wir den Ablauf einer Anbohrung eines Blindflansches zur Erstellung eines Abgangs Nennweite DN 150 unter Betriebsbedingungen.

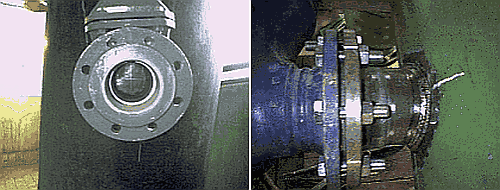

hottapping anbohrarbeit

Rohrwandung vor der Rohranbohrung

Vorarbeiten eines Hottapping Rohranbohrung

Um ein Hottapping bzw. eine Rohranbohrung unter Druck bei laufendem Betrieb durchzufuehren muss duch den Auftraggeber, ein Rohrleitungsstutzen mit Flansch auf die anzubohrende Leitung aufgeschweisst werden.

An diesen Stutzen wird ein Schieber oder Kugelhahn mit geradem Durchgang montiert.

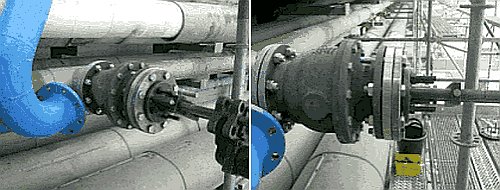

rohranbohrung rohrleitung anbohren

Stutzen

Montage des Anbohrmaschine

Beim folgenden Arbeitsschritt wird das mobile Anbohrgeraet auf den Flansch des Schiebers verschraubt.

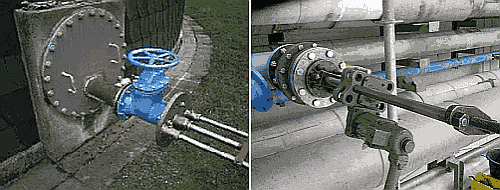

hottapping schieber

Anbohrmaschine Hottapping

Falls sich in der anzubohrenden Rohrleitung brennbare Stoffe befinden, wird der Bohrraum vorher mit Stickstoff geflutet. So wird der Sauerstoff im Bohrraum verdraengt, um eine gefahrlose Anbohrung unter Druck durchfuehren zu koennen.

Ablauf der Rohranbohrung Hot Tap

Der Bohrkopf mit Kronenfraeser wird durch den offenen Schieber zur Rohrwandung gefuehrt und schneidet die entsprechende Nennweite in diesem Beispiel DN 150 aus. Dabei wird die ausgeschnittene Rohrwandung durch den Zentrierbohrer aufgefangen.

Nach der Anbohrung der Rohrleitung wird das Bohrgestaenge mit der ausgeschnittenen Rohrwandung zurueckgefahren, der Schieber / Kugelhahn geschlossen und das Bohrgeraet demontiert.

Bei dem gesamten Hot Tap - Anbohrung unter Druck musste die Produktion bzw. der Betriebszustand der Anlage in keinster Weise veraendert werden.

rohranbohrung Schwinghammer

Bohrkrone mit ausgeschnittener Rohrwandung

Vorteile des Hottapping Anbohrung unter Druck

Bei der gesamten Anbohrung - Hottapping muss die Produktion bzw. der Betriebszustand der Anlage in keinster Weise veraendert werden, da alle Arbeiten waehrend des laufenden Betriebes unter Druck erfolgen.
